单片型压电陶瓷致动器内部有很多陶瓷层及电极层,相互交叉叠堆,外部两侧印刷电极,将内部电极引出。通过精密打磨工艺,使每片压电陶瓷的高度公差优于±5μm。公司实现了从压电陶瓷粉料到致动器成品的全流通贯通,已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
通用外形尺寸,单位:mm
|
单位 |
公差 |
PAA-D5-2W |
PAA-D8-2W |
运动轴 |
|
|
Z |
Z |
最大位移 |
μm |
±15% |
2.5 |
3.3 |
迟滞 |
|
|
<15% |
<15% |
负载 |
N |
最大值/Max. value |
310 |
720 |
保持力(150V) |
N |
最大值/Max. value |
780 |
1800 |
电气性能 |
|
|
|
|
驱动电压 |
V |
|
-20~150 |
-20~150 |
谐振频率 |
kHz |
最大值/Max. value |
360 |
220 |
谐振阻抗 |
mΩ |
±15% |
150 |
100 |
反谐振频率 |
kHz |
最大值/Max. value |
470 |
300 |
介电损耗 |
|
|
<2.0% |
<2.0% |
电容 |
nF |
±15% |
150 |
800 |
其他 |
|
|
|
|
工作温度范围 |
°C |
|
-25~130 |
-25~130 |
电极 |
|
|
银/Silver |
银/Silver |
电缆长度 |
mm |
±5mm |
75 |
75 |
居里温度 |
°C |
|
230 |
230 |
外观尺寸 |
|
|
|
|
Ø |
mm |
±0.1mm |
5 |
8 |
L |
mm |
±5μm |
2 |
2 |
* 位移测试:驱动电压0~150V,公差±20% |
** 推力测试:驱动电压0~150V; |
*** 电容测试条件:常温环境,1Vpp,1kHz,公差±20%; |
可选配焊接标准线束,长度75mm,AWG32,PTFE绝缘,产品编号后加W |
其他规格可根据客户需求进行定制 |
单片圆形压电陶瓷致动器

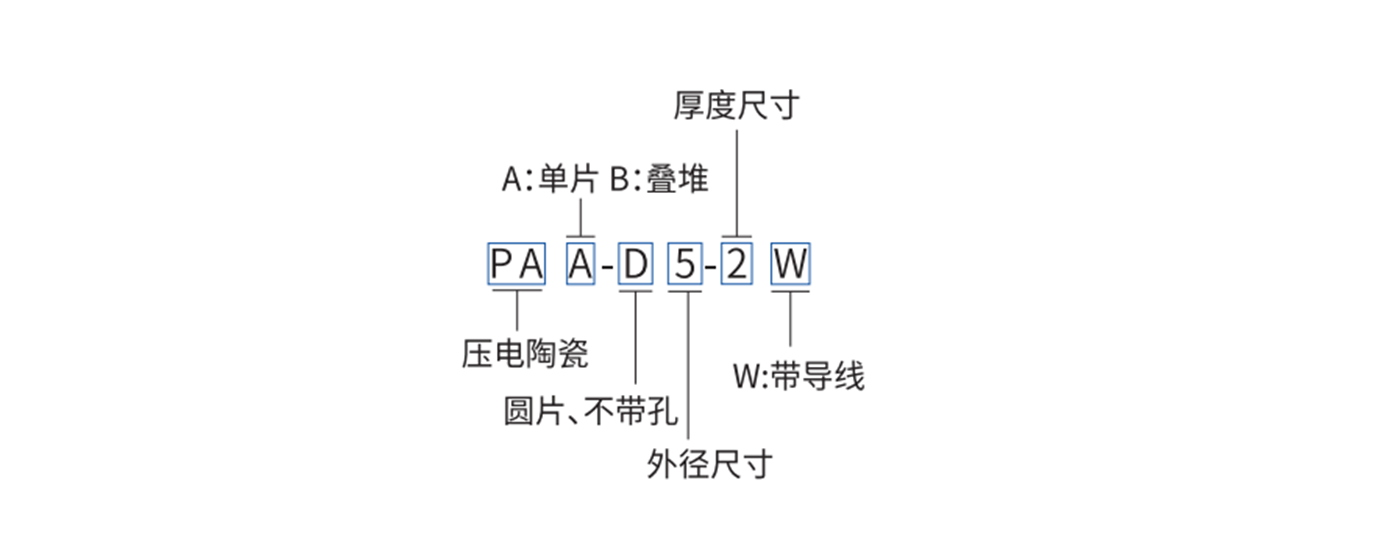

型号 |
说明 |
PAA-D5-2 |
圆形压电陶瓷片,直径5mm,有效行程2.5μm,无线束 |
PAA-D5-2W |
圆形压电陶瓷片,直径5mm,有效行程2.5μm,标准线束 |
PAA-D8-2 |
圆形压电陶瓷片,直径8mm,有效行程3.3μm,无线束 |
PAA-D8-2W |
圆形压电陶瓷片,直径8mm,有效行程3.3μm,标准线束 |
