单片型压电陶瓷致动器内部有很多陶瓷层及电极层,相互交叉叠堆,外部两侧印刷电极,将内部电极引 出。通过精密打磨工艺,使每片压电陶瓷的高度公差优于±5um。公司实现了从压电陶瓷粉料到致动器成品 的全流通贯通,已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
型号解读
|
|
PAA-R38-2W |
单位 |
公差 |
|
运动轴 |
z |
- |
- |
|
最大位移 |
2.6 |
μm |
±15% |
|
迟滞 |
<15% |
- |
- |
|
负载 |
72 |
N |
最大值 |
|
阻滞力 (150V) |
1800 |
N |
最大值 |
|
电气性能 |
- |
- |
- |
|
驱动电压 |
150 |
V |
- |
|
谐振频率 |
515 |
kHz |
最大值 |
|
谐振阻抗 |
150 |
mΩ |
±15% |
|
反谐振频率 |
670 |
kHz |
最大值 |
|
介电损耗 |
<2.0% |
- |
- |
|
电容 |
550 |
nF |
±15% |
|
其他 |
- |
- |
- |
|
工作温度范围 |
-25 - 130 |
∘C |
- |
|
电极 |
银 |
- |
- |
|
电缆长度 |
75 |
mm |
±5mm |
|
居里温度 |
230 |
∘C |
- |
|
外观尺寸 |
- |
- |
- |
|
Φ1 |
8.3 |
mm |
±0.1 mm |
|
ϕ2 |
3 |
mm |
±0.1 mm |
|
L |
2 |
mm |
±5μm |
|
MTTF |
8.53 |
year |
- |
*MTTP测试条件:300V、85%湿度、85℃环境
可选配焊接标准线束,长度75mm,AWG32,PTFE绝缘,产品编号后加W
其他规格可根据客户需求进行定制

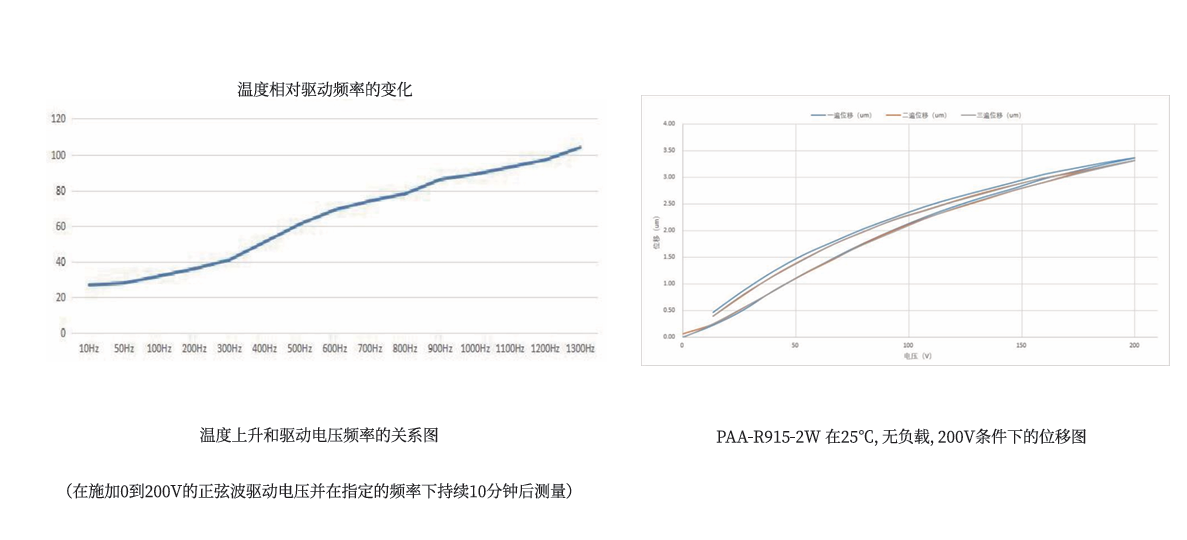

驱动电压：常见可选 50V、75V、100V、120V、150V，特殊最大驱动电压可按需定制。
输出位移：最大位移行程可选 3.5μm。
工作频率：单片最高驱动频率 50kHz，可按需设计。
外形尺寸：外径最小 3mm、最大 20mm；内径最小 1mm、最大 10mm；高度最大 3mm 可定制。
焊接线束：满足 AWG 标准时可选配，线束长度、朝向及焊点位置可定制。
