数字式多通道微步电机伺服驱控器
2~4通道可配置，支持对隐冠公司PMNL系列压电微步电机高性能闭环伺服控制，可实现多种电机驱动模式：开环全步运动模式，开环模拟量驱动模式，闭环运动模式。
高精度传感器接口
提供高精度光栅尺信号输入接口，支持增量光栅尺ABZ信号，支持绝对光栅尺BissC信号。
数字通讯控制
提供RS-485通讯接口，支持Modbus RTU协议，高效、多样化的指令集可以满足对微步电机的高性能运动控制，以及对驱控器状态的即时监控
|
基本功能 |
单位 |
B-54x.3B |
B-54x.3C |
|
功能 |
多通道微步电机伺服驱控器，光栅尺闭环 |
||
|
驱动电机数 |
2~4 |
||
|
输出电压 |
V |
-250~+250 |
|
|
峰值功率/通道 |
W |
45 |
|
|
平均输出功率/通道 |
W |
15 |
|
|
峰值电流/通道 |
mA |
180 |
|
|
平均输出电流/通道 |
mA |
60 |
|
|
接口和操作 |
|||
|
通信接口 |
RS-485 / Modbus RTU |
||
|
电机接口 |
HD-15（母头） |
||
|
传感器接口 |
DB-15（母头） |
||
|
传感器类型 |
增量尺 (ABZ) |
绝对尺(BiSS C) |
|
|
指令集 |
Modbus指令集 |
||
|
支持功能 |
点对点运动 |
||
|
其他 |
|||
|
工作电压 |
V |
AC 220 |
|
|
最大功耗 |
W |
280 |
|
|
工作温度范围 |
℃ |
5~50 |
|
|

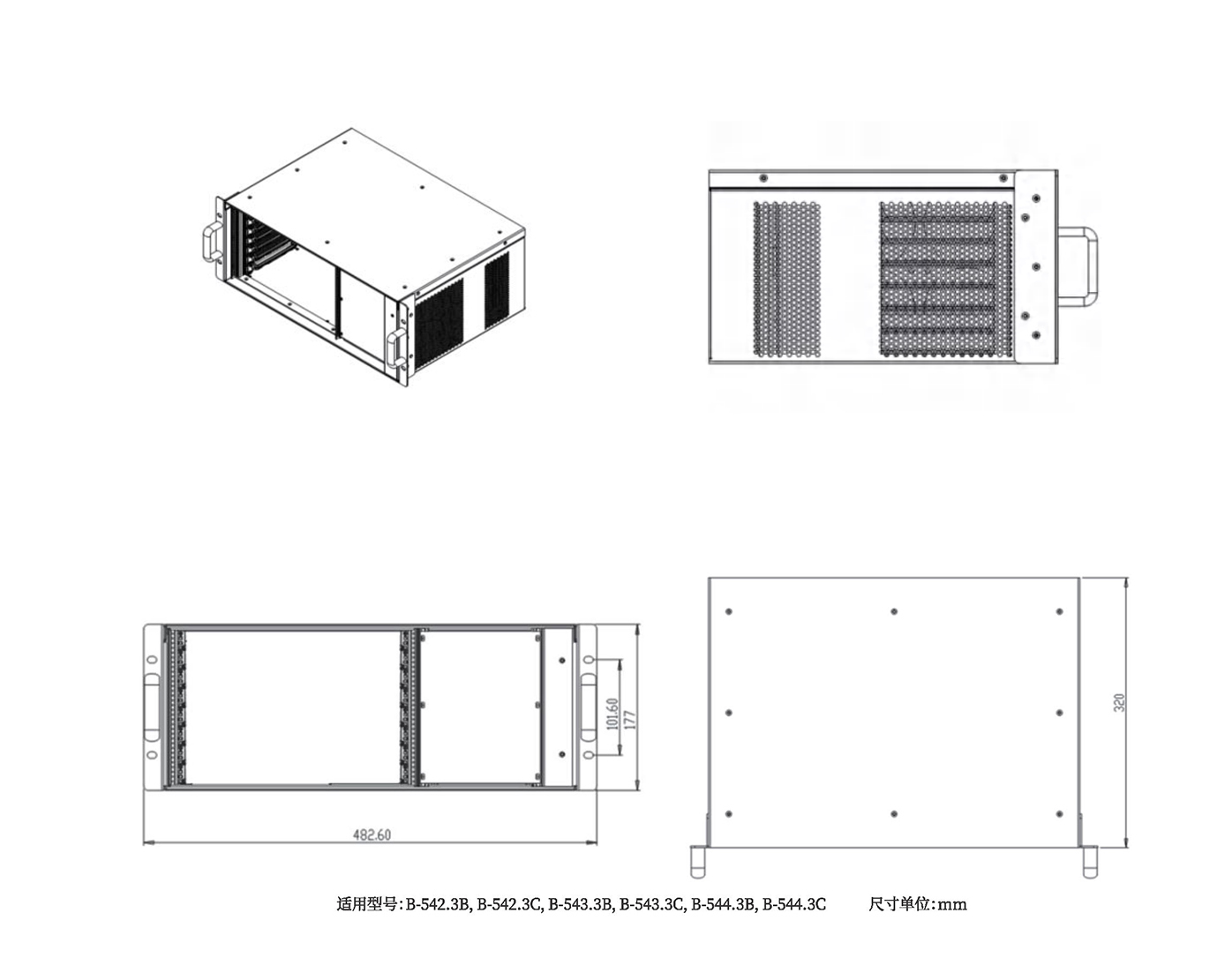

尺寸 |
mm×mm×mm |
482.6×88.1×295.5 |
|
|
净重 |
Kg |
12 |
|
B-54x系列微步电机伺服驱控器
|
型号 |
说明 |
|
B-542.3B |
2通道微步电机伺服驱控器，4U机箱，增量光栅尺闭环，RS-485 |
|
B-542.3C |
2通道微步电机伺服驱控器，4U机箱，绝对光栅尺闭环，RS-485 |
|
B-543.3B |
3通道微步电机伺服驱控器，4U机箱，增量光栅尺闭环，RS-485 |
|
B-543.3C |
3通道微步电机伺服驱控器，4U机箱，绝对光栅尺闭环，RS-485 |
|
B-544.3B |
4通道微步电机伺服驱控器，4U机箱，增量光栅尺闭环，RS-485 |
|
B-544.3C |
4通道微步电机伺服驱控器，4U机箱，绝对光栅尺闭环，RS-485 |
