由压电陶瓷层和内电极共烧而成，每层压电陶瓷驱动电压可独立控制，标准驱动电压有 0~24V 和 0~150V，适用于低频、中频和高频应用场景。
型号解读
|
型号 |
PAA-B20-08W |
PAA-B32-08W |
PAA-B25-07C |
PAA-B20-08HF |
单位 |
公差 |
|
运动轴 |
Z |
Z |
Z |
Z |
- |
- |
|
最大位移 |
±135 |
±450 |
±80 |
±110 |
μm |
±15% |
|
迟滞 |
<15% |
<15% |
<15% |
<15% |
- |
- |
|
自由长度 |
18 |
30 |
21 |
12 |
mm |
- |
|
最大负载 |
1.4 |
1.5 |
0.2 |
2.5 |
N |
- |
|
驱动电压 |
0 - 150 |
0 - 150 |
0 - 24 |
0 - 150 |
V |
- |
|
谐振频率 |
930 |
350 |
35 |
>3000 |
Hz |
±15% |
|
介电损耗 |
<2.0% |
<2.0% |
<2.0% |
<2.0% |
- |
- |
|
电容 |
145（单侧） |
550（单侧） |
70（整体） |
280（单侧） |
nF |
±15% |
|
工作温度范围 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
℃ |
- |
|
电极 |
银 |
银 |
银 / 金 |
银 |
- |
- |
|
居里温度 |
230 |
230 |
230 |
230 |
℃ |
- |
|

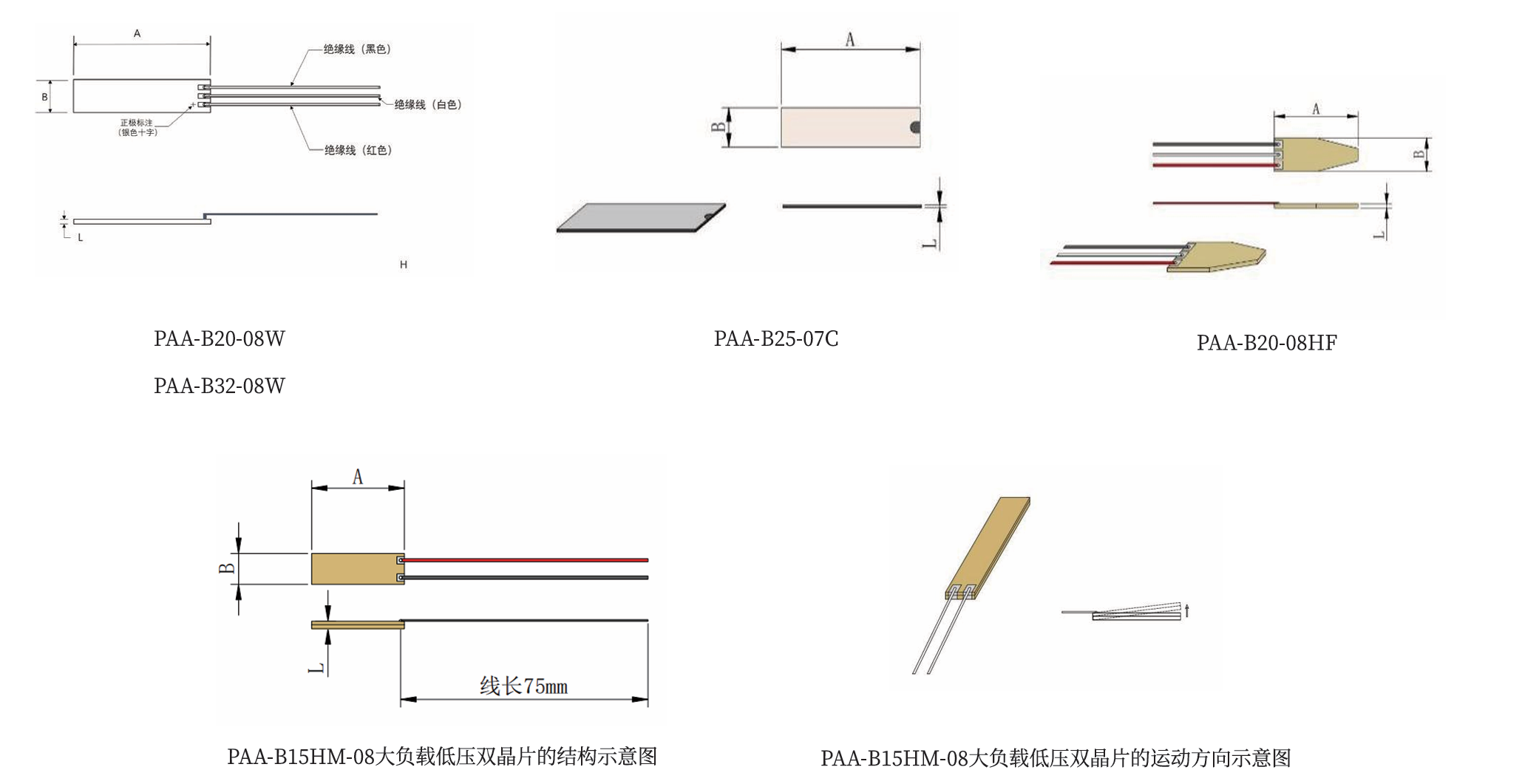

外观尺寸 A |
20 |
32 |
25 |
20 |
mm |
±0.1mm |
|
外观尺寸 B |
8 |
7.8 |
7.1 |
8 |
mm |
±0.1mm |
|
外观尺寸 L |
0.8 |
0.8 |
0.5 |
0.8 |
mm |
±0.05mm |
|
MTTF |
15.3 |
13.7 |
6.1 |
13.8 |
year |
- |
*位移测试:驱动电压0~24V、公差土15%;
**推力测试:驱动电压0~24V,0~150V;
***电容测试条件:常温环境,1Vpp,1kHz,公差土15%;
****MTTF测试条件:150V、85%湿度、85C环境 标准线束,长度75mm,AWG32,PTFE绝缘
可提供预装基板版本,产品型号加S
其他规格可根据客户需求进行定制

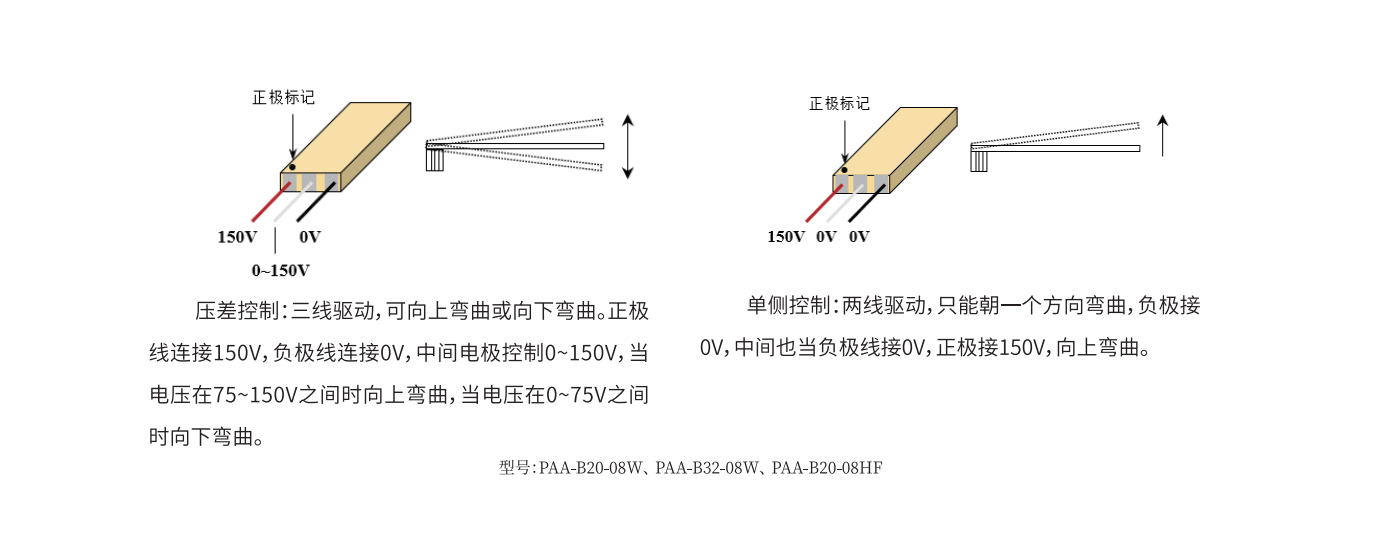

压差控制：三线驱动，正极线接 150V，负极线接 0V，中间电极控制 0~150V。电压在 75~150V 时向上弯曲，0~75V 时向下弯曲。
单侧控制：两线驱动，负极和中间电极接 0V，正极接 150V，向上弯曲。
根据双晶片的应用场景,可与不同的结构件进行组配以满足应用需求。我们可以为您在性能参数和结构形 状上提供产品定制。
驱动电压：可提供 6V、12V 和 24V 等常见电压，满足不同位移需求。
焊接线束：满足 AWG 标准时可选配，可在性能误差范围内选择焊点位置。
外形尺寸：长度方向可选 10mm、15mm、20mm 和 25mm 等，厚度方向≥0.3mm。
其他定制：基座结构等其他规格可按需定制。
