单片型压电陶瓷致动器内部有很多陶瓷层及电极层，相互交叉叠堆，外部两侧印刷电极，将内部电极引出。通过精密打磨工艺，使每片压电陶瓷的高度公差优于±5μm。公司实现了从压电陶瓷粉料到致动器成品的全流通贯通，已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
|
|
单位 |
公差 |

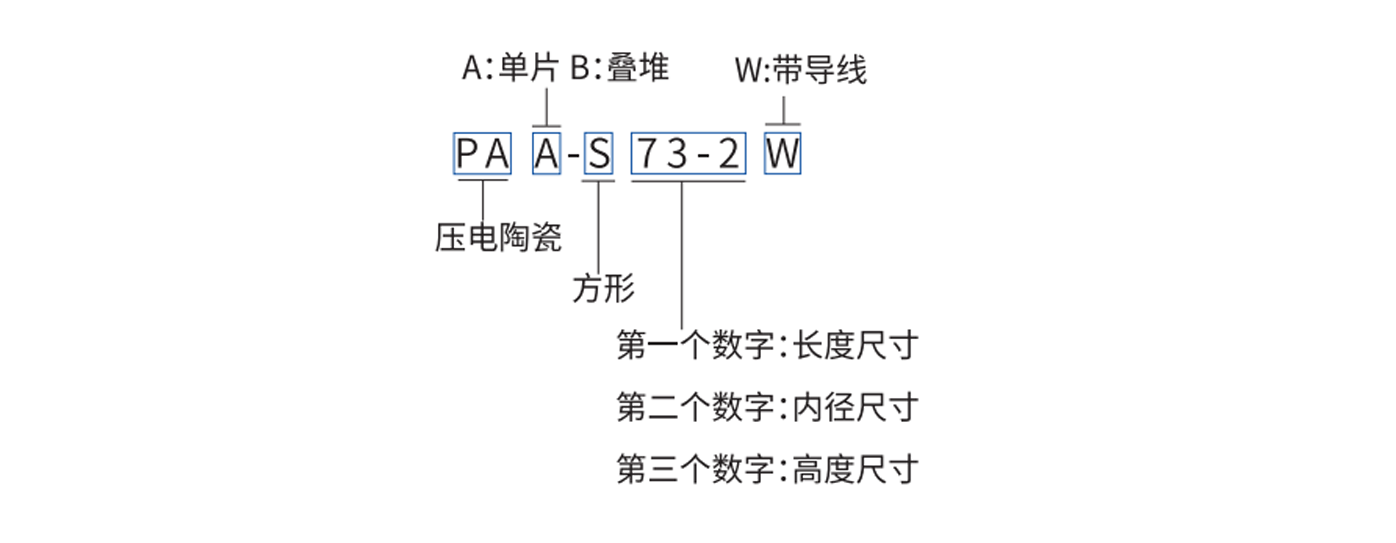

PAA-S73-2W |
|
运动轴 |
Z |
||
|
最大位移 |
μm |
±15% |
3.0 |
|
迟滞 |
<15% |
||
|
负载 |
N |
最大值 |
720 |
|
阻滞力（150V） |
N |
最大值 |
1800 |
|
电气性能 |
|||
|
驱动电压 |
V |
-20~150 |
|
|
谐振频率 |
kHz |
±15% |
177 |
|
谐振阻抗 |
mΩ |
±15% |
200 |
|
反谐振频率 |
kHz |
±15% |
195 |
|
介电损耗 |
<2.0% |
||
|
电容 |
nF |
±15% |
520 |
|
其他 |
|||
|
工作温度范围 |
°C |
-25~130 |
|
|
电极 |
银 |
||
|
电缆长度 |
mm |
±5mm |
75 |
|
居里温度 |
°C |
230 |
|
|
外观尺寸 |
|||
|
Φ |
mm |
±0.1mm |
3 |
|
A |
mm |
±0.1mm |
7 |
|
B |
mm |
±0.1mm |
7 |
|
L |
mm |
±0.1mm |
2 |
